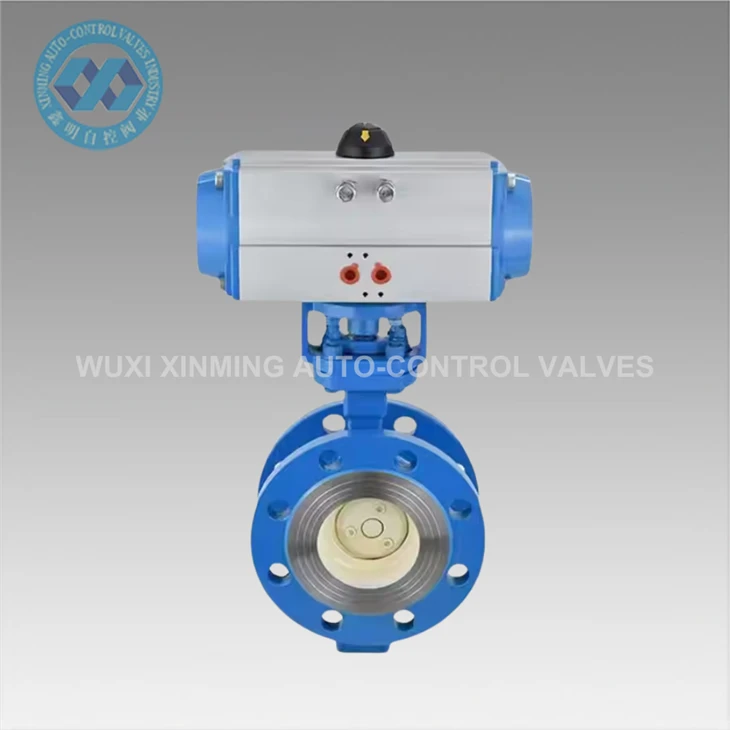

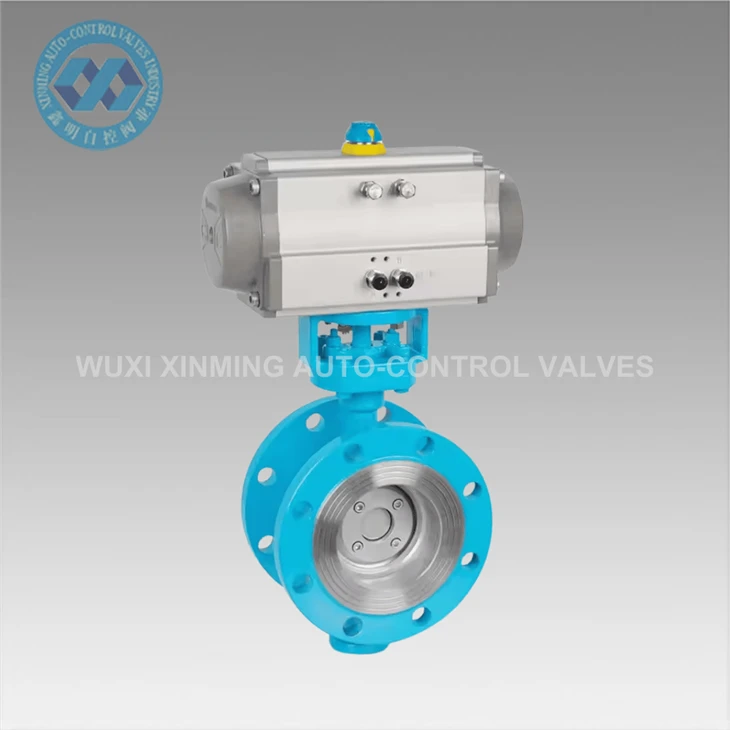

Пнеуматски лептир вентил са прирубницом припада специфичној врсти пнеуматског лептир вентила. Тело вентила има прирубнице на оба краја. Ове прирубнице су причвршћене на прирубнице цеви помоћу вијака. Овај дизајн му даје одличне перформансе заптивања и носивост високог притиска -. Као резултат тога, налази широку примену у индустријским системима цевовода где су присутни средњи - до - високи притисак, велики пречници цеви или строги захтеви за заптивање.
Основне карактеристике
Прирубнички прикључак: Тело вентила има стандардне прирубнице (као што су ГБ, АНСИ, ДИН, итд.) на оба краја. Повезује се са прирубницама цеви преко завртња, а заптивне заптивке (гумене, металне намотане заптивке) обезбеђују непропусност интерфејса. Предности: Погодан је за сценарије високог - притиска (ПН16–ПН40) и великог пречника - (ДН50–ДН2000). Отпоран је на вибрације и лабављење, лако се раставља и одржава.
Пнеуматски актуатор: Опремљен је цилиндром са једним - дејством (повратна опруга) или двоструким - (двосмерна - пнеуматска контрола), који има велики излазни обртни момент и може да покреће плочу вентила да се окреће од 0 степени до 90 степени. Интелигентни позиционер (као што је ниво заштите ИП67) може се опционо конфигурисати, подржавајући 4–20мА сигнале или комуникацију са магистралом (ПРОФИБУС, ХАРТ) да би се постигло прецизно подешавање отварања.
Дизајн заптивања
Меко заптивање: Седишта вентила су направљена од ЕПДМ или НБР гуме, која су погодна за нормалну - температуру (-20~120 степени) и не-корозивне медије (вода, ваздух, уља). Ниво цурења достиже класу ВИ (нулто цурење).
Чврсто заптивање: Користи површину од нерђајућег челика + графита или метално заптивање од - до - метала, које може да издржи високе температуре (мање или једнако 425 степени), високе притиске и честице медија (као што су пара, прашина).
