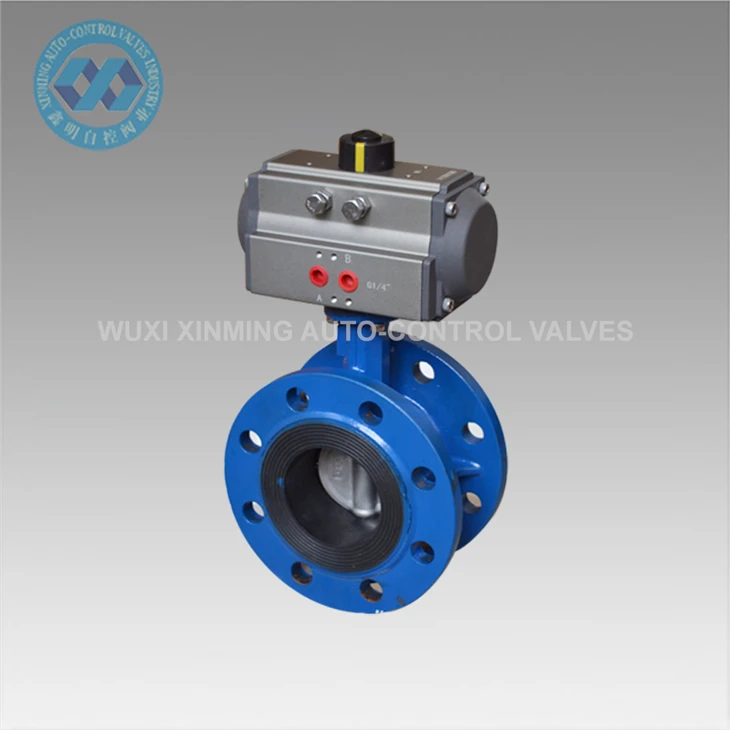

Структурне карактеристике
Вентилско тело: Обично са кружном структуром, овај дизајн омогућава глатким протоку течности унутар тела вентила, смањујући отпорност на проток. Тело вентила је направљено од различитих материјала, који обично укључују ливено гвожђе, ливени челик и нехрђајући челик, који се може одабрати према различитим окружењима употребе и средњим карактеристикама.
Лептир плоча: То је кључна компонента вентила, уграђена на стабљику вентила и у облику диска. Ивица плоче лептира се обично посебно третира како би се осигурало чврсто прикладно са седиштем вентила, постигавши добар ефекат заптивања. Материјал плоче лептира углавном се подудара са телом вентила, а у неким посебним применама се користе премазе или облоге за побољшање његовог отпора корозије.
Вентил: Користи се за повезивање покретача и плоче лептира, преношење обртника како би се омогућила плоча лептира да се ротира око оси вентила, а самим тим и за затварање вентила. Стабљика вентила мора имати довољно снаге и крутости да се осигура да се не деформише или пробије под честим радним и високим условима високог притиска.
Структура за бртвљење: Опћенито укључује заптивање седишта и заптивање стабљике. Заптивање седишта обично користи еластичне материјале као што су гума и политетрафлуороетилен да би се ефикасно спречило да се струјно цури; Заптивање стабљике користи заптивање паковања или механичко заптивање да би се осигурало заптивање стабљика.
Актуатор: Заједнички је пнеуматски покретач, који покреће отвор и затварање вентила кроз компримовани ваздух. Постоје две врсте актуатора: двоструко дјеловање и појединачно. Двоструки актуатор може да обезбеди покретачку силу у два правца, док се јединствени актуатор ослања на пролеће за ресетовање.
Поља апликација
Хемијска индустрија: У процесу хемијске производње, прецизна контрола различитих корозивних медија је потребна киселина, алкали и солу соли. Због добре резистенције на корозији и перформансама за бртвљење, пнеуматски вентил лептир се широко користи у хемијским цевоводним системима како би се регулисао проток и притисак медијума.
Електроенергетска индустрија: У систему воденог воде, систем засула и систем паре електрана, велика количина воде и паре потребно је контролисати. Пнеуматски вентил за лептир може брзо да одговори на контролне сигнале, постизање тачне регулације течности и обезбеђивање нормалног рада опреме за производњу електричне енергије.
Индустрија хране и пића: Ова индустрија има високе захтеве за хигијену и сигурност. Материјал пнеуматског вентила за лептир обично испуњава стандарде хигијене хране, а његова једноставна структура је једноставна за чишћење и дезинфекцију. Може се користити за превоз и контролу течности као што су млеко, воћни сок и пиво.
Индустрија папира: Потребно је прецизно контрола протока целулозе, воде и хемијска средства. Пнеуматски вентил за лептир може се прилагодити оштром радном окружењу папирне индустрије, ради стабилно и поуздано и побољшати ефикасност производње и квалитет производа.
Индустрија за пречишћавање канализације: Користи се за контролу протока у процесима пражњења канализације, уредбе и обраде. Пошто канализација садржи велику количину нечистоћа и корозивне материје, отпорност на корозију и трошење пнеуматскиг лептир вентила чине га идеалним избором за системе за пречишћавање канализације.
Спецификације
Номинални пречник: Уобичајени номинални пречник креће се од ДН50 до ДН3000, који се може одабрати према различитим величинама цевовода и захтевима протока.
Номинални притисак: Генерално, постоје различите спецификације као што су ПН10, ПН16, ПН25 и ПН40. Корисници могу одредити одговарајући номинална оцена притиска према радном притиску система цевовода.
Метода везе: Углавном укључују вафру - тип, прирубница - тип и прикључци типа. Веза типа ВАФЕР је компактна у структури и једноставан за инсталирање; Прикључак за прирубнице има високу чврстоћу прикључне снаге и заптивање; Веза типа ЛУГ-а је погодна за пригоде у којима су потребна честа демонтажа и инсталација.
Радна температура: Зависно од различитих материјала и материјала за бртвљење, радна температура температуре пнеуматског лептира варира. Генерално, радна температура лептира са гуменим печатом је између - 20 степена и 80 степени, док лептир вентил са политетрафлуороетиленском заптивачем може нормално радити у температурном опсегу у температурном опсегу у температурном опсегу у температурном распону у температурном опсегу - 40 степен до 200 степени.
Предности
Једноставна структура: У поређењу са другим врстама вентила, пнеуматски вентил за лептир има релативно једноставну структуру са мање компоненти. То резултира нижим трошковима производње и погодније инсталације и одржавање.
Отпор ниског протока: Када је плоча лептира у отвореном стању, готово је у потпуности у току од пролаза течности, узрокујући малу отпорност на течност. То може ефикасно смањити потрошњу енергије и побољшати радну ефикасност система.
Брзо отварање и затварање: Пнеуматски покретач може брзо да одговори на контролне сигнале, омогућавајући прекривач лептира да заврши отварање или затварање радње у кратком времену, што је погодно за пригоде када је потребно брзо подешавање протока.
Добре перформансе регулације: Променом угла ротације лептир плоче, проток и притисак течности могу се прецизно контролисати, постизање линеарног прилагођавања како би задовољили потребе различитих радних услова.
Лагана тежина: Због своје једноставне структуре, тело вентила и лептир плоча су обично израђени од лаганих материјала, чинећи целокупни вентил светли у тежини и једноставан за инсталацију и управљање.
Недостатак
Ограничена перформанса за бртвљење: Иако пнеуматски вентил за лептир може пружити добре перформансе заптивања уопште, у поређењу са неким заптивним вентилима за брзу заптивање, његова перформанса за заптивање и даље има одређена ограничења. У високим притиском, високим вакууму или наврацима са изузетно високим захтевима заптивања, можда неће испунити захтеве за употребу.
Релативно уски применљиви распон притиска и температуре: Ограничена материјалом и структуром, важећи распон притиска и температуре пнеуматским лептир вентила је релативно узак, а није погодан за ултра - висок притисак, ултра - високу температуру или изузетно ниско-температурни услови рада.
Слаба отпорност на ерозију: Лептир плоча је склона да се носи под процјеном акције течности, посебно у течностима која садржи медијуме за честице и феномен хабања је очигледнији, који ће утицати на животни век и заптивање вентила.
