1. Тест осетљивости: повећајте и смањите притисак ваздуха при ходу сигналног притиска 0,03, 0,06, 0,09 МПа, респективно, тестирајте вредност промене притиска сигнала која је потребна када клипњача почне да се помера 0,1 мм, максимална промена треба да буде ≤ 0,2% ;
2. Испитивање херметичности клипног цилиндра: Прикључите притисак од 0,5 Мпа у било коју ваздушну комору цилиндра, а затим искључите извор ваздуха, у року од 10 минута, пад притиска у цилиндру не би требало да пређе 0,01 Мпа; ※
3. Детекција електричне нуле одашиљача положаја: отворите горњи поклопац предајника положаја и спојите жице; унесите струјни сигнал од 12 мА (0,06 Мпа) и подесите кружни ексцентрични точак у предајнику тако да црна жица на њему буде на плочи. Поравнајте беле линије
предајник положаја; затим улазна струја од 4мА (0,02 Мпа), у овом тренутку можете подесити нулти потенциометар у предајнику како би излазна струја била 4мА; грешка електричне нуле треба да буде ≤1%; 4. Електрични пуни опсег предајника положаја Откривање: Унесите сигнал струје од 20 мА (0,1 Мпа), у овом тренутку подесите потенциометар опсега у предајнику тако да излазна струја буде 20 мА; електрична грешка у пуној скали треба да буде ≤1%;
5. Калибрација одступања струје повратног тока положаја при пуном ходу: улазна струја 4мА (0%), а затим постепено повећавајте улазни сигнал 8мА струја (25%), 12мА струја (50%), 16мА струја (75%), 20мА струја ( 100%), узимајући у обзир линеарно померање у нелинеарност промене угла Грешка: 0%, 50%, 100%тачка грешке повратне спреге треба да буде ≤1%, 25%, 75%тачка грешке повратне спреге треба да буде ≤2 %;
6. Испитивање варијације позитивног и негативног хода повратне везе положаја: исто као и позитиван цилиндар и клип негативан Метода испитивања варијације хода је иста, стварна позитивна и негативна повратна веза струје-у односу хода, максимална разлика између позитивног и негативног вредности хода клипа цилиндра под истом повратном струјом морају бити ≤ 1%;
7. Направите записник о калибрацији и притисните калибрацију Садржај на записнику пажљиво се попуњава ставку по ставку, а инспектор мора потписати;

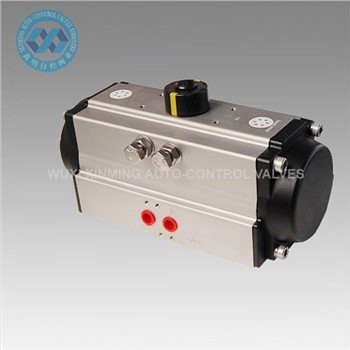

8. Након што прођу горњи тестови, пнеуматски актуатор би требао прикључити ожичење стезаљке предајника положаја, затегнути стражњи поклопац, а затим пластичним утикачем зачепити улаз извора зрака у регулатору положаја вентила.
