Кутија граничних прекидача АПЛ-210Н је дизајнирана за поуздану повратну информацију о положају вентила у системима пнеуматских актуатора који се користе у индустријској аутоматизацији. Пружа јасну индикацију отварања/затварања и електричне сигнале за пребацивање како би подржао праћење и контролу вентила са четвртином обртаја као што су куглични вентили и лептир вентили.
Монтиран директно на актуатор, уређај претвара кретање ротационог вентила у механичко пребацивање. Ови сигнали се обично шаљу у ПЛЦ или ДЦС системе, омогућавајући прецизну потврду статуса вентила у контроли процеса и апликацијама за сигурносно блокирање.
Спецификације производа
| Модел | АПЛ-210Н |
| Материјал | ливење алуминијума/нерђајући челик (304/316) |
| Схелл |
ИП67 |
| Температура околине | -25 степени ~ +85 степен |
| Индикатор положаја | на-жутом; искључено-црвено |
| Улаз кабла | 2-1/2НПТ; ПТ1/2; ПФ1/2; М20; ПГ13.5 |
Пројектовање становања и заштита животне средине
Кућиште је доступно од алуминијума{0}} ливеног под притиском или нерђајућег челика (304/316), у зависности од захтева за корозију и издржљивост.
- Алуминијумско кућиште: општи индустријски сервис
- Кућиште од нерђајућег челика: корозивна или оффсхоре окружења
Степен заштите ИП67 обезбеђује отпорност на продирање прашине и привремено урањање у воду, што га чини погодним за изложене инсталације на терену.
Механички систем повратне информације о положају
Механизам са унутрашњим брегастим{0}}покретањем обезбеђује директно активирање механичких прекидача на основу ротације вентила.

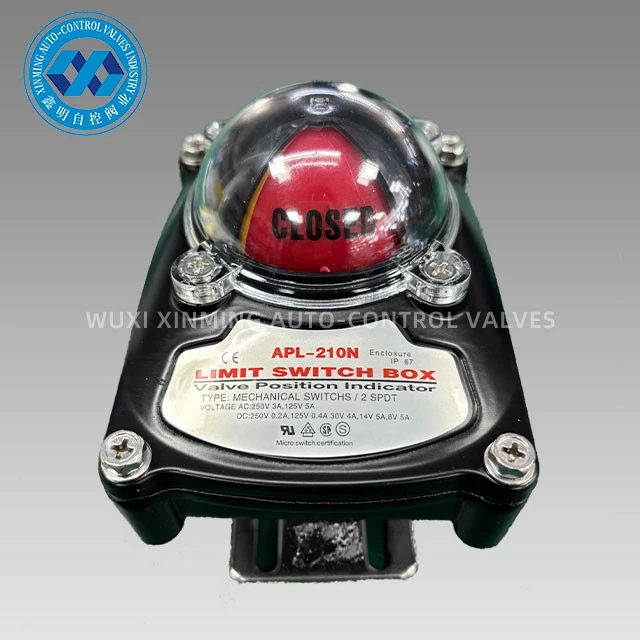

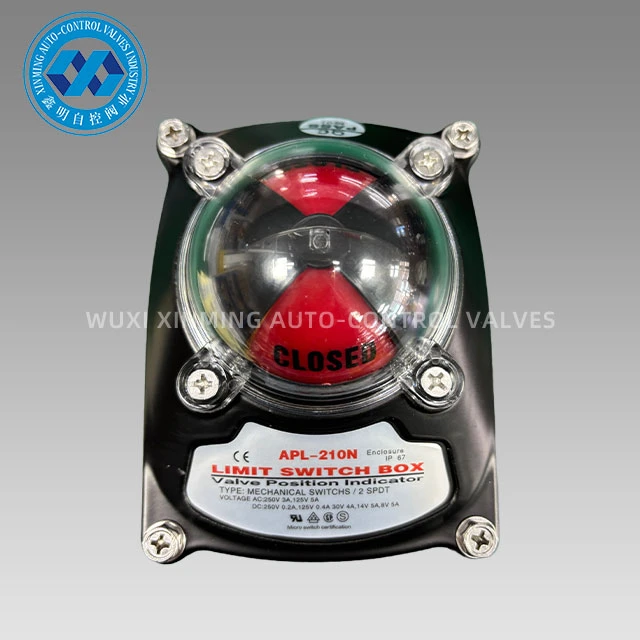

Индикација положаја се обезбеђује преко визуелног индикатора:
- Жута: вентил отворен
- Црвена: вентил затворен
Ово омогућава директну проверу статуса вентила на терену без приступа контролном систему.
Електрична интеграција и увођење каблова
АПЛ-210Н подржава више конфигурација улаза каблова за глобалну компатибилност инсталације:
- 2 × 1/2" НПТ
- ПТ1/2
- ПФ1/2
- M20
- ПГ13.5
Ова флексибилност подржава интеграцију у различите регионалне стандарде и архитектуре управљања актуаторима.
Обим примене
АПЛ-210Н се користи у системима за аутоматизацију вентила који захтевају поуздану дискретну повратну информацију о положају, укључујући:
- Склопови пнеуматских актуатора
- Системи вентила за четвртину{0}}окрета
- Инфраструктура нафтовода и гасовода
- Постројења за хемијску прераду
- Системи за воду и отпадне воде
- Опште управљање индустријским процесима
Кутије са механичким граничним прекидачима остају широко коришћене у индустријској аутоматизацији због њихове толеранције на услове на терену, предвидљивог понашања при пребацивању и компатибилности са стандардним интерфејсима актуатора. АПЛ-210Н је позициониран за апликације где су робусност и оперативна конзистентност приоритет у односу на напредну дијагностичку функционалност.
