основна структура и принцип рада пнеуматских актуатора

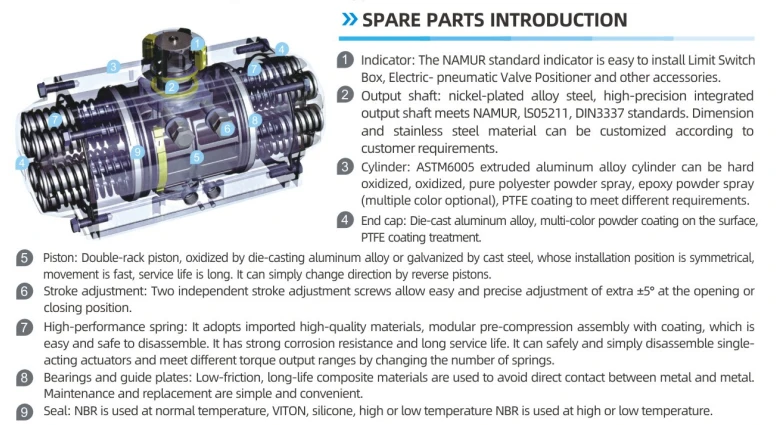

1. Основни састав
Јединица за пнеуматске погоне:
ЦИЛИНДЕР: Клип или филмска структура која претвара притисак ваздуха у механичко кретање.
Клип / дијафрагма: Гурните излазни осовину (ротацију или линеарни захтев) након компресије.
Механизам преноса:
Рацк и пинион (ротациони тип): претвара линеарно кретање у ротацију.
Механизам за повратак пролеће (појединачни вршњак): користи се за ресетовање када нема извора ваздуха.
Контролна опрема:
Соленоидни вентил: Контролишите смер протока ваздуха да бисте постигли пребацивање акције.
Позиционирање: Примање контролних сигнала (као што је 4-20 мА), тачно подешавање отварања.
Ограничите прекидач: Повратне информације Позиционирајте сигнал за контролу блокаде.
2 Како то функционише
Компримовани ваздух улази у цилиндар кроз соленоидни вентил и гура клип или дијафрагму да би се произвело равно или ротирајуће кретање. У зависности од начина деловања:
Појединачна акција (пролећни повратак): Једна страна снабдевања гасом, пролеће пружа силу ресетовања. Аутоматско ресетовање када се изгуби ваздух.
Двоструко деловање: наизменично снабдевање гасом на обе стране, без пролећа, захтевајући да се спољни сигнали контролирају двосмерно кретање.
