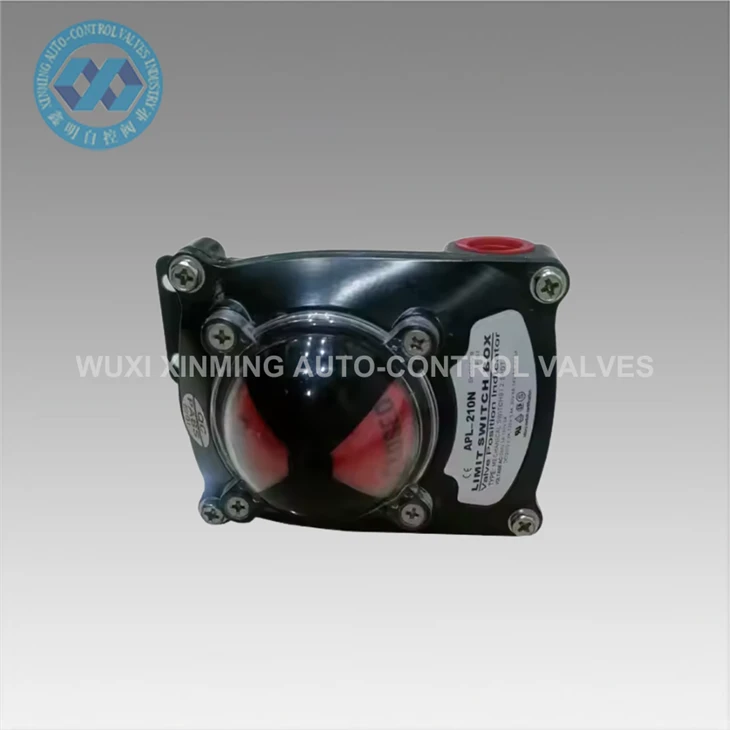

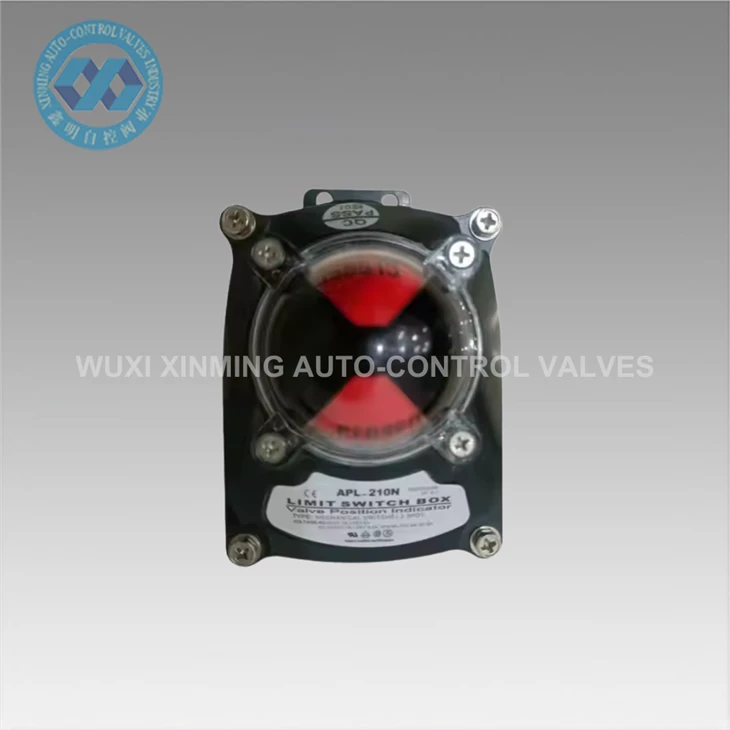

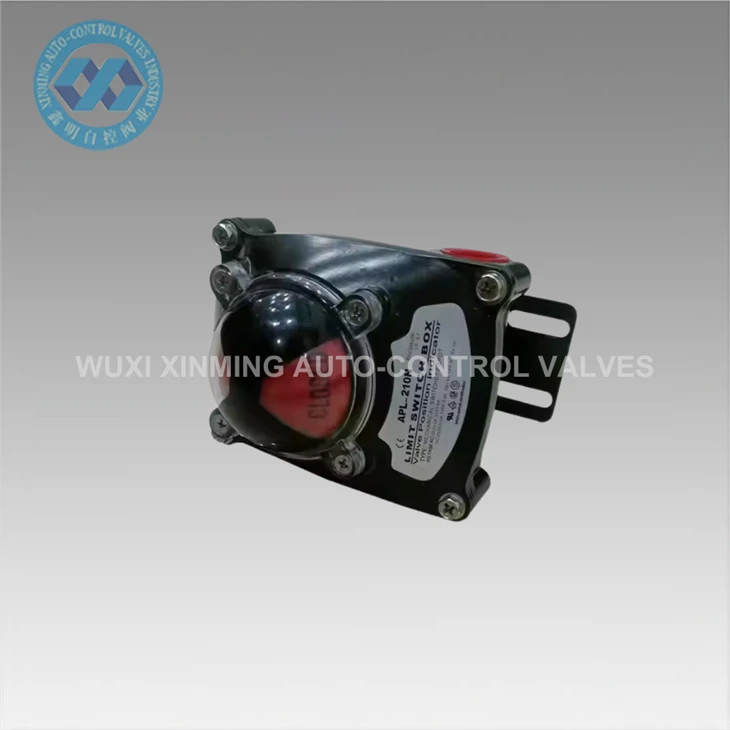

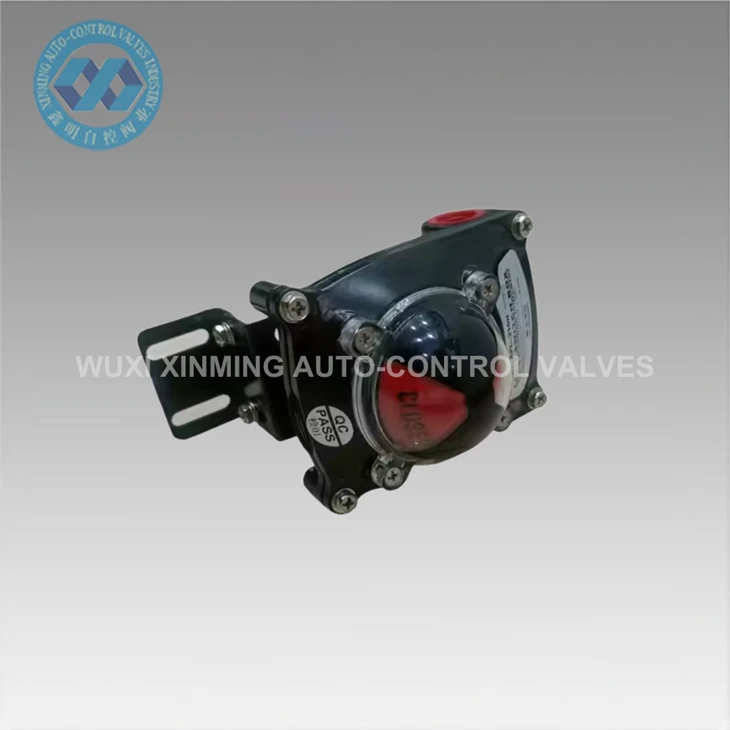

Преглед производа
АПЛ-210Н механички гранични прекидач је дизајниран за прецизну индикацију положаја вентила и повратне информације у системима индустријске аутоматизације. Широко се користи на пнеуматским ротационим актуаторима и четвртоокретним вентилима, као што су куглични вентили и лептир вентили, како би се обезбедили поуздани сигнали статуса отварања/затварања контролним системима.
Ова кутија граничних прекидача претвара механичку ротацију вретена вентила у електричне сигнале пребацивања преко унутрашњег механизма зупчаника, обезбеђујући прецизно праћење положаја током аутоматизованог рада вентила. То је суштинска компонента у процесним индустријама где је потребна повратна информација-о статусу вентила у реалном времену за безбедну и стабилну контролу система.
Принцип рада
АПЛ-210Н је инсталиран на врху пнеуматског актуатора и механички је повезан са вретеном вентила. Када се вентил ротира између 0 степени и 90 степени, брега унутар склопне кутије се ротира у складу са тим и покреће унутрашње механичке прекидаче.
Ови прекидачи шаљу ОН/ОФФ сигнале ПЛЦ-у или контролним системима, показујући да ли је вентил у потпуно отвореном или потпуно затвореном положају. Визуелни индикатор на горњем поклопцу пружа јасну потврду на лицу места без отварања уређаја.
Техничке спецификације
| Модел | АПЛ-210Н |
| Врста производа | Механичка кутија крајњег прекидача |
| Апликација | Индикација положаја вентила |
| Компатибилни вентили | Кугласти вентил, лептир вентил |
| Ротатион Ранге | 0 степени – 90 степени |
| Материјал кућишта | Алуминијумска легура |
| Заштитна класа | ИП67 |
| Стандард за монтажу | НАМУР |
| Тип сигнала | Механички прекидач за укључивање/искључивање |
| Инсталација | Монтиран пнеуматски ротациони актуатор |
Апликације
Кутија граничних прекидача АПЛ-210Н се широко користи у системима индустријске аутоматизације који захтевају повратне информације о положају вентила:
- Системи управљања вентилима нафтовода и гасовода
- Објекти за третман воде и отпадних вода
- Постројења за хемијску прераду
- Системи за производњу електричне енергије
- Линије за аутоматизацију индустријских процеса
- ХВАЦ и општи системи контроле протока
У типичном раду, инсталиран је на пнеуматском актуатору који покреће лептир вентил, где континуирано извештава о статусу отварања/затварања вентила назад у контролну собу ради безбедног праћења процеса.
