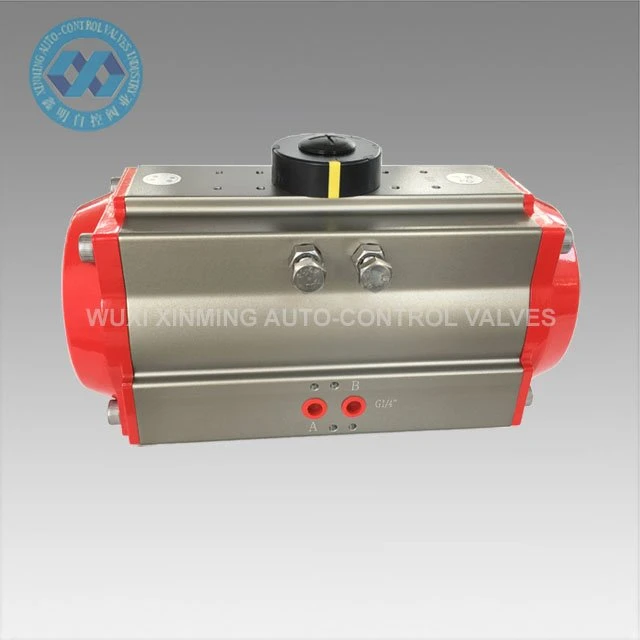

Пнеуматски ротациони актуатори користе компримовани ваздух за генерисање радне енергије. Неки су дизајнирани за даљинско управљање вентилима. Пнеуматски ротациони актуатори су издржљиви, пружају велике силе у односу на њихову величину и могу се користити у опасним окружењима.
Детаљи о производу:
| Назив производа | Пнеуматски ротациони актуатор |
| Бранд наме | КСМ и ОЕМ су такође прихваћени |
| Величина актуатора | 32мм-400мм |
| Ротациони угао | 0 степени ~90 степени (±5 степени) |
| Опсег радне температуре |
-20 степени ~ +80 степен (стандардно) -40 степени ~+80 степени (ниска температура) -15 степени ~150 степени (висока температура) |
| Притисак довода ваздуха | 0,2~0,8 МПа, 10 МПа мак |
| Горња веза | ВДИ/ВДЕ3845 НАМУР |
| Доња веза | ИСО 5211 и ДИН 3337 |
| Материјал | Алуминијумска легура |
| Структура | зупчаник и зупчаник, клипови са двоструким зупчаницима |
| Површинска обрада тела актуатора | тврдо{0}}елоксирано |
| Боја завршне капице | црна, црна, тамно плава, небеско плава, црвена, наранџаста, зелена итд. |

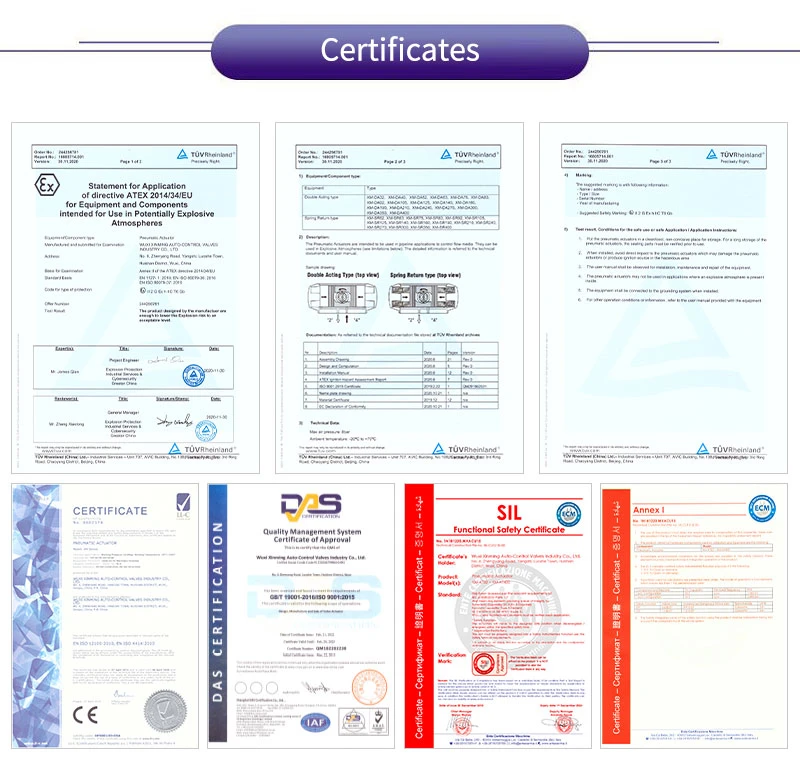

| Цертифицатион | ЦЕ, АТЕКС, СИЛ3, ИСО9001:2016 |

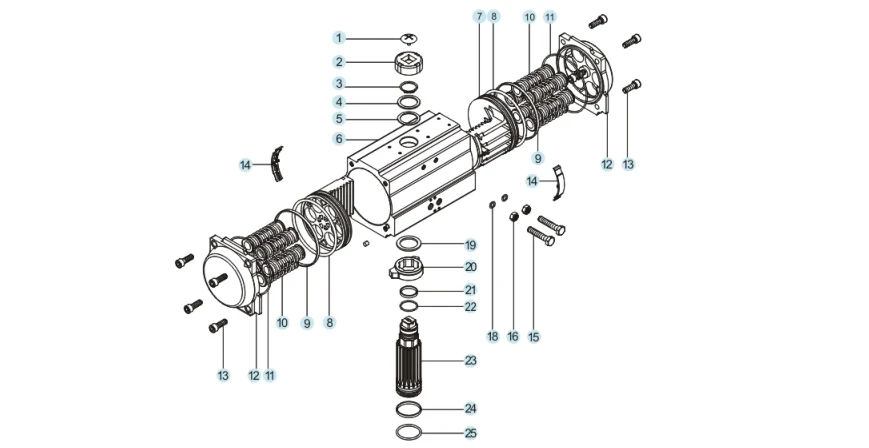

Резервни делови и материјал:
| НО. | Резервни део | Количина | Материјал | Антикорозивни третман | Опциони материјал |
| 1 | Индикаторски вијак | 1 | Инжењерска пластика | ||
| 2 | Индикатор | 1 | Инжењерска пластика | ||
| 3 | Цирцлип | 1 | Нерђајући челик | ||
| 4 | Васхер | 1 | Нерђајући челик | ||
| 5 | Спољна заптивка | 1 | Тетрафлуоро | ||
| 6 | Тело цилиндра | 1 | Алуминијумска легура | Тешка оксидација итд. | |
| 7 | Клип | 2 | Алуминијумска легура | Тешка оксидација | Нерђајући челик |
| 8 | О прстен клипа | 2 | НБР | ВИТОН/силиконска гума | |
| 9 | Клипни лежај | 2 | Инжењерска пластика | ||
| 10 | Монтажа опруге | 0-12 | Опружни челик | Боја за потапање | |
| 11 | Завршни поклопац О прстен | 2 | НБР | ВИТОН/силиконска гума | |
| 12 | Енд цап | 2 | Алуминијумска легура | Прашкасто премазивање итд. | |
| 13 | Завршни вијак | 8 | Нерђајући челик | ||
| 14 | Водилица клипа | 2 | Инжењерска пластика | ||
| 15 | Подесиви вијак | 2 | Нерђајући челик | ||
| 16 | Подесива навртка | 2 | Нерђајући челик | ||
| 17 | Подесиви одстојник за шрафове | 2 | Нерђајући челик | Опционо | |
| 18 | Подесиви завртањ О прстен | 2 | НБР | ВИТОН/силиконска гума | |
| 19 | Унутрашња заптивка | 1 | Инжењерска пластика | ||
| 20 | Цам | 1 | Легирани челик | ||
| 21 | Горњи лежај вратила | 1 | Инжењерска пластика | ||
| 22 | О прстен горње осовине | 1 | НБР | ВИТОН/силиконска гума | |
| 23 | Пинион | 1 | Легирани челик | Никловање / хромирање | Нерђајући челик |
| 24 | Доњи лежај осовине | 1 | Инжењерска пластика | ||
| 25 | О прстен доње осовине | 1 | НБР | ВИТОН/силиконска гума |

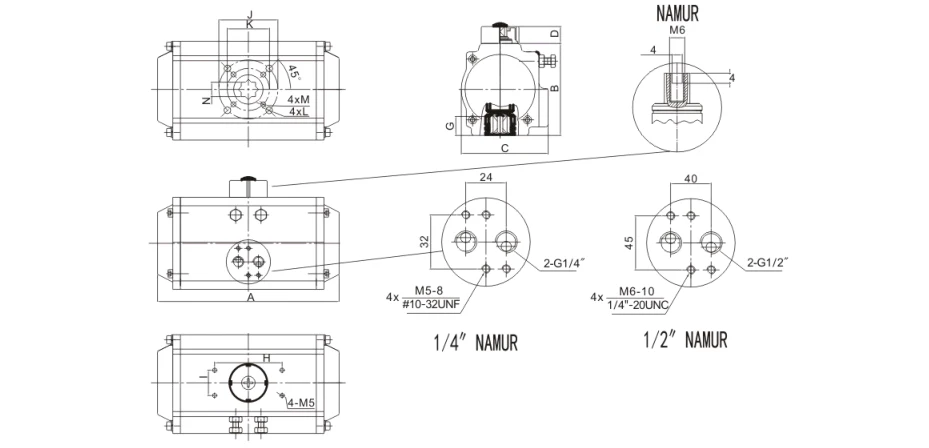

Димензиони дијаграм:
Спецификације производа:
| Модел | A | B | C | D | H×I | G | N | J | K | L | M | Интерфејс извора ваздуха{0}} |
| КСМ-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| КСМ-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | НАМУР Г1/4" |
| КСМ-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | НАМУР Г1/4" |
| КСМ-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | НАМУР Г1/4" |
| КСМ-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | НАМУР Г1/4" |
| КСМ-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | НАМУР Г1/4" |
| КСМ-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | НАМУР Г1/4" |
| КСМ-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | НАМУР Г1/4" |
| КСМ-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | НАМУР Г1/4" |
| КСМ-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | НАМУР Г1/4" |
| КСМ-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | НАМУР Г1/4" |
| КСМ-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | НАМУР Г1/4" | ||
| КСМ-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | НАМУР Г1/4" | ||
| КСМ-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | НАМУР Г1/4" | ||
| КСМ-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | НАМУР Г1/2" | ||
| КСМ-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | НАМУР Г1/2" | ||
| КСМ-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | НАМУР Г1/2" |
| КСМ-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | НАМУР Г1/2" |
Предност
1) Сви важни резервни делови би били третирани тврдом анодизацијом како би се у великој мери побољшала њихова снага како би се обезбедиле добре перформансе и радни век.
2) Све процесе-једнократно формира ЦНЦ да би се осигурала тачност процеса и радни век.
Апликација
Пнеуматски ротациони актуатори могу се применити на различите запаљиве, корозивне, прашњаве, јако магнетно поље, зрачење, вибрације и корозију у затвореном или спољашњем окружењу и широко се користе у електроенергетици, петрохемији, металургији, нафти, природном гасу, градовима, зградама и другим пољима. Хемијска индустрија, прерада нафте, рударство, електране, металургија, грађевинарство, медицина, храна, природни гас, научна истраживања итд.
Суппли Абилити
Могућност снабдевања: 10000 јединица месечно, пнеуматски ротациони актуатор
Паковање и достава
Детаљи паковања:
1) Посебан картон са паковањем од пене унутра
2) Кућиште од шперплоче за океанску испоруку
3) Палета од шперплоче за ваздушну испоруку
Полазна лука: Шангај, Кина
Време испоруке:
|
Количина (јединице) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Проц. време (дани) |
Роба на лагеру |
7 |
20 |
Да се преговара |
Наша услуга
1) Хотлине 7к24 сата
2) Строга контрола квалитета
3) Добар квалитет по повољној цени
4) Одлична услуга након{1}}
5) Онлине техничка подршка
6) Брзо време испоруке
О нама:

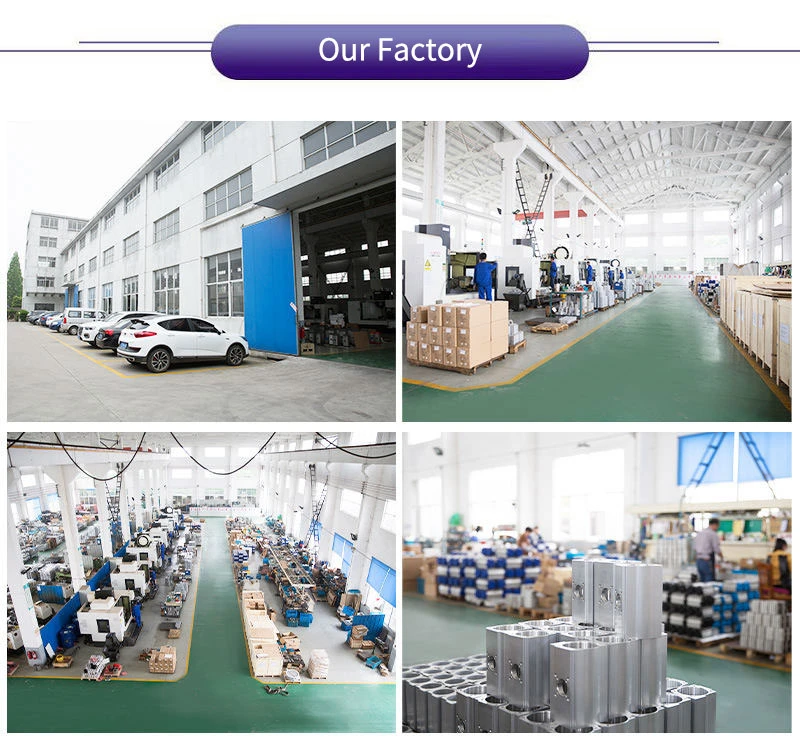

Вуки Ксинминг Ауто{0}}Цонтрол Валвес Цо., Лтд. је специјализована за производњу пнеуматских актуатора серије КСМ са сертификатом ИСО9001 и аутоматских контролних вентила, у складу са стандардима ИСО5211/ДИН3337/ВДИ/ВДЕ-3845/НАМУР. Са напредним могућностима за истраживање и развој и производним капацитетима, наши производи служе различитим индустријама, укључујући нафту и гас, хемијске и електране, отелотворујући нашу посвећеност „Технологија на првом месту, врхунски квалитет“ кроз иновативна решења и поуздане перформансе.
