Принцип рада за сарадњу
Контролна веза:
ПЛЦ / ЦОНТРОЛЛЕР → Електрични сигнал соленоидног вентила → Прекидач компримованог ваздуха → Акција пнеуматске актуатора (укључивање / искључивање / подешавање).
Типичан процес:
Соленоидни вентил добија напајање, пребацује путању гаса и компримовани ваздух улази у комору за актуатор;
Притисак притиска клип / дијафрагму, што резултира механичким расељавањем;
Након квара напајања, соленоидни вентил се ресетује, гас се испушта, а актуатор се враћа на почетни положај (пролећни повратак или отварање наношења гаса).
Дизајн језгрене структуре
Одјел за соленоид вентил
Тип тела вентила:
Тво позиционирање (2/3): Контрола јединственог глумачког цилиндра (појединачни унос + испушни).
Дво-позициони петоструко (2/5): Контрола двоструко глумачке цилиндре (двоструко унос + двоструки издувни гас).
Режим вожње:
Директна акција: Мали директни погон протока (брзи одговор, погодан за високу фреквенцију).
Помичан пилот: Пребацивање притиска ваздуха (велики проток, сценарији високог притиска).
Специјални дизајн:
Завојнице отпорне на експлозију (АТЕКС сертификовани) за запаљиво окружење;
Ниска потрошња електричне енергије (0. 5В ~ 1В) да продужи трајање батерије;
Ручно дугме за хитну помоћ (може се приморати да промени пут гаса у случају квара напајања).
Подударање са актуатором
Стандард интерфејса: испуњава ИСО 15407 или НФПА спецификације како би се осигурала брза гасна веза.
Подударање протока: Вредност ЦВ вентила мора да испуни услове за брзину актуатора.

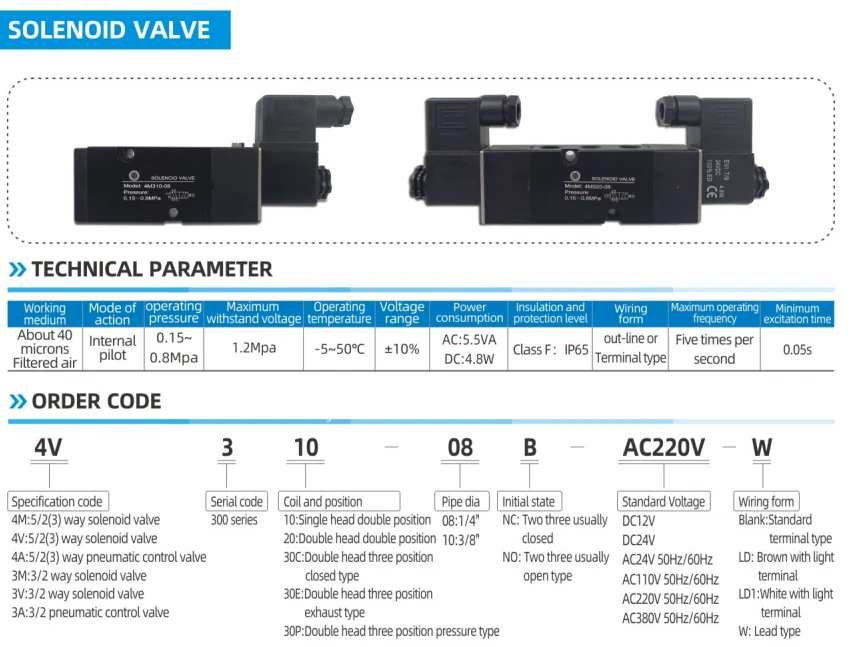

Кључни параметри перформанси
Компатибилност напона: ДЦ 24В (обично се користи у индустрији), АЦ 220В (сценариј средње снаге).
Време одзива: мање или једнак 50мс (велики брзи вентил може да достигне 10мс, што утиче на учесталост актуатора).
Распон радника: {{0}}. 2 ~ 1.0МПА (општи тип), подршка под високим притиском 10МПА.
Класа заштите: ИП65 (Отпоран на прашину и водоотпоран) Погодно за оштре услове рада.
Живот циклуса: већи или једнак 10 милиона пута (индустријски дизајн високог поузданости).
Типични сценарији апликације
Аутоматска контрола вентила:
Даљински отварање и затварање кугличног вентила нафтовода;
Прецизна контрола протока регулације вентила у хемијским постројењима.
Механички погон акције:
Стезање цилиндра за аутоматско производњу линије;
Материјална гурање и позиционирање машина за паковање.
Сигурносни систем за закључавање:
Брзо одсечено на снабдевање ваздухом током хитног искључивања (ЕСД);
Пнеуматски хитно затварање ватреног вентила.
