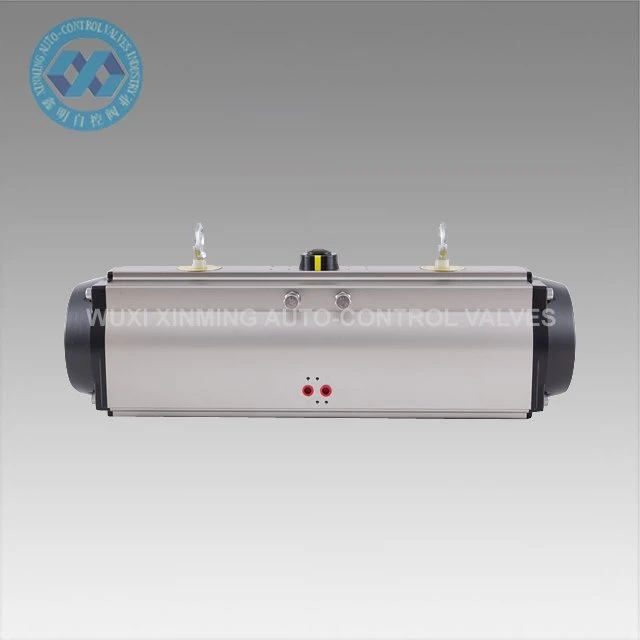

Представљање производа
Пнеуматски актуатор од 180 степени састоји се од двоструких клипова које покреће зупчаник. Постоје два модела. Један је тип двоструког дејства, а други са повратним опругама, који се може прилагодити различитим корозивним окружењима у затвореном или на отвореном.
Брзи детаљи
Назив производа: Пнеуматски актуатор од 180 степени
Назив марке: КСМ, и ОЕМ је такође прихваћен
Величина погона: 32 мм-400 мм
Ротациони угао: 0 ° ~ 180 ° (± 5 °)
Опсег радне температуре: -20 ℃ ~ +80 ℃ (стандардно)
-40 ℃ ~ +80 ℃ (ниска температура)
-15 ℃ ~ 150 ℃ (висока температура)
Притисак довода ваздуха: 0,2 ~ 0,8МПа, 10Мпа мак
Горња веза: ВДИ/ВДЕ3845 НАМУР
Доњи прикључак: ИСО 5211 и ДИН3337
Материјал: Алуминијумска легура
Структура: зупчасти зупчаник, двоструки клипови
Обрада површине тела покретача: тврдо елоксирано или оксидација потапањем
Боја завршне капе: црно сива, црна, тамно плава, небеско плава, црвена, наранџаста, зелена итд.
Сертификација: ЦЕ, АТЕКС, СИЛ3, ИСО9001: 2016
Технички параметар
КСМ 180 СТЕПЕНИ ПНЕУМАТСКИ АКТУАТОР ИЗЛАЗНИ МОТОРНИ ТАБЕЛА
Модел | Улазни ваздушни притисак (јединица: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Излазни обртни момент ваздушног притиска (Нм) | ||||||
КСМ-ДА32-180 ° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
КСМ-ДА40-180 ° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
КСМ-ДА52-180 ° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
КСМ-ДА63-180 ° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
КСМ-ДА75-180 ° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
КСМ-ДА83-180 ° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
КСМ-ДА92-180 ° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
КСМ-ДА105-180 ° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
КСМ-ДА125-180 ° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
КСМ-ДА140-180 ° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
КСМ-ДА160-180 ° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
КСМ-ДА190-180 ° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
КСМ-ДА210-180 ° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
КСМ-ДА240-180 ° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
КСМ-ДА270-180 ° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
КСМ-ДА300-180 ° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
КСМ-ДА350-180 ° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
КСМ-ДА400-180 ° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

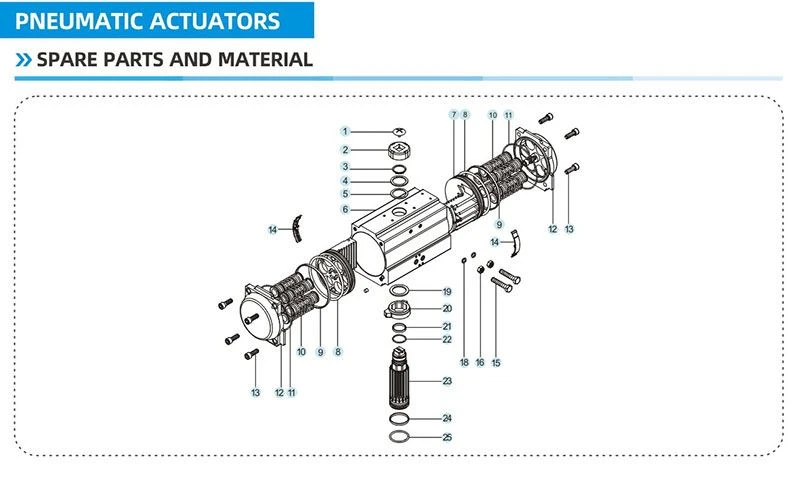

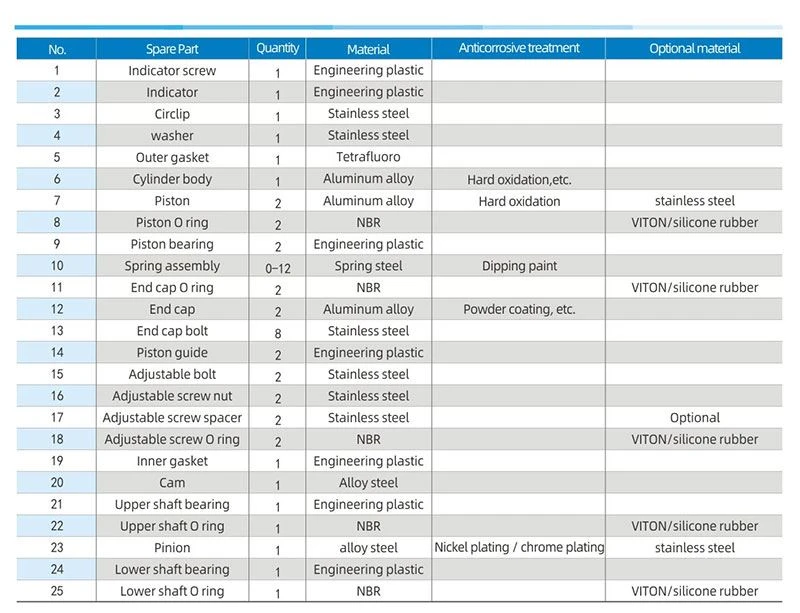

Резервни делови и материјал

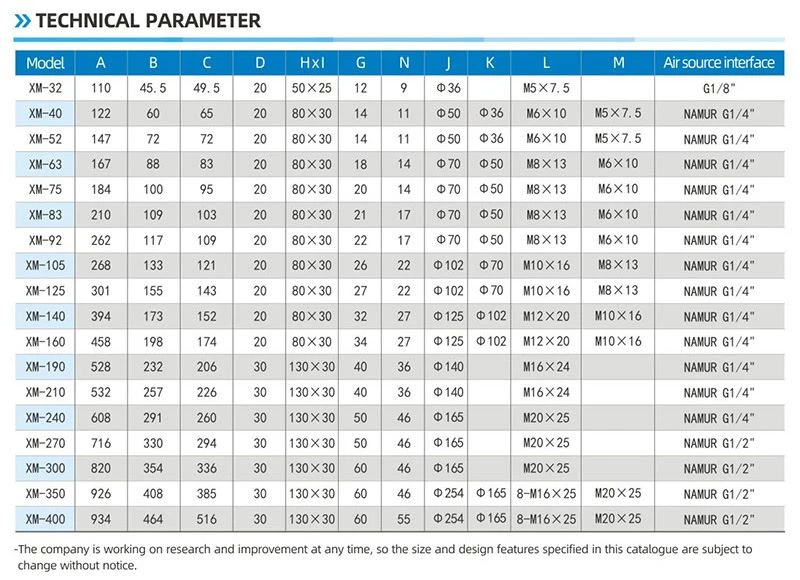

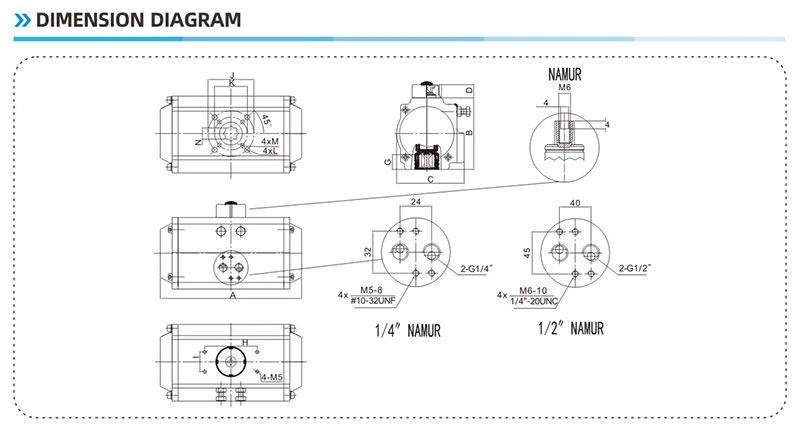

Дијаграм димензија
ФАК
П1: Капацитет услова плаћања?
А 1: Т/Т, Л/Ц, Вестерн Унион.
П 2: Трговински услови?
А 2: У складу са Инцотермс -ом 2010, обично са ЕКСВ, ФОБ схангхаи, ЦФР, ЦИФ и ДДУ.
П 3: Ваљаност понуде?
А 3: У року од 30 дана.
П4: Начини испоруке?
А 4: Путем мора, ваздухом, експресом или железницом.
П 5: Гаранција?
5: Једногодишња гаранција квалитета за бесплатне и доживотно плаћене услуге.
П 6: Инсталација и обука?
А 6: уобичајено видео упутство за инсталацију. Ако је потребно, пружају се плаћене иностране инжењерске услуге.
