У системима индустријске аутоматизације, многе компаније се често сусрећу са проблемима у контроли вентила, као што су спора брзина одзива, недовољан обртни момент, низак ниво аутоматизације и често одржавање. Нарочито у системима цевовода који захтевају често отварање и затварање вентила, нестабилне перформансе актуатора не само да утичу на ефикасност производње већ могу представљати и безбедносне опасности.
Пнеуматски актуатор за угаоно кретање је дизајниран да реши ове проблеме, пружајући стабилну, брзу и поуздану аутоматизовану контролу за различите 90 степени ротационе вентиле.

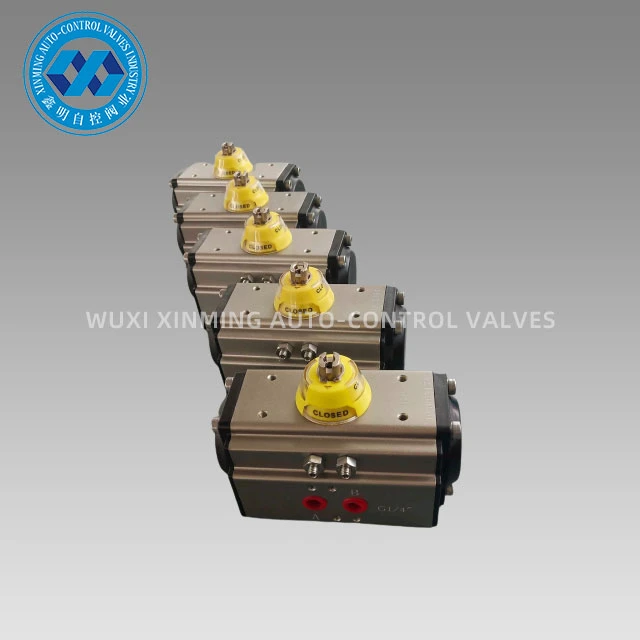

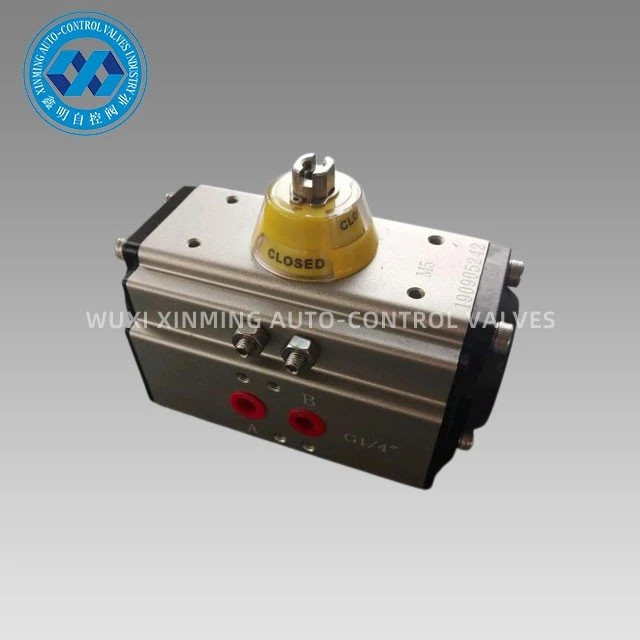

Англе Травел Пнеуматиц Ацтуатор је актуатор који покреће компримовани ваздух. Преко унутрашњег механизма преноса, претвара пнеуматску енергију у угаоно ротационо кретање, чиме се постиже отварање и затварање вентила.
Овај актуатор се углавном користи за контролу угаоних вентила као што су куглични вентили, лептир вентили и утични вентили. Одликује га компактна структура, стабилан рад и брз одзив, што га чини важним контролним уређајем у индустријским аутоматизованим системима цевовода.
КСМ серија пнеуматских покретача под углом се користи за аутоматску контролу лептир вентила, кугличних вентила и машина са ротирајућим кретањем. Прецизни клипови од-ливеног алуминијума од легуре алуминијума са двоструким-раком са тврдом оксидационом обрадом побољшавају тачност ротационог угла и радни век. Тело актуатора са тешком-оксидацијом може ефикасно да избегне огреботине.
Спецификације производа
|
Назив производа |
Угаони пнеуматски актуатор |
|
Материјал |
Нерђајући челик / легура алуминијума |
|
Цертификат |
ИСО9001: 2015, ЦЕ, АТЕКС, СИЛ3 |
|
Функција |
ОН / ОФФ |
|
Апликација |
Аутоматизација Кугласти вентил, Аутоматизација Лептир вентил |
|
Температурни опсег |
-40 ~ 150 степени Ц |
|
Време испоруке |
у року од 7 дана нормално. |
|
Бродска лука |
Шангај, Нингбо итд. |
|
Детаљ о пакету |
свака кутија унутра, кутија од шперплоче (пошиљка океаном) или палета (ваздушна пошиљка) споља |
|
Ротари Англе |
0~90 степени/ 0~120 степени/ 0~180 степени |
|
Структура |
ротациони актуатор зупчаника |
|
Површинска обрада |
тврда анодизација |
|
Радна температура |
Нормална температура: -20 степени ~ 80 степени (-4 степена Ф ~ 176 степени Ф) |
|
Веза |
НАМУР, ИСО5211 и ДИН3337 |
|
Цап Цолор |
подршка прилагођена |
|
Тип |
двосмерног и једноструког дејства |
|
Индикатор |
Подршка прилагођена |
|
Инсталирајте додатну опрему |
Кутија крајњег прекидача / електромагнетни вентил / позиционер вентила итд. |
|
вентил Прибор |
Ручни мењач |
|
Клип |
Хард Анодизинг |
|
Средње |
Вода, уље, ваздух или корозивна средина |
|
Модел |
ГТ32/АТ40/АТ52/АТ63/АТ75/АТ83/АТ92/АТ105/АТ125/АТ140/АТ160/АТ190 |
Суппли Абилити
Имамо довољно стандардних модела и можемо их брзо испоручити.
Подржава прилагођавање ОЕМ/ОДМ-а, уз најбржи завршетак мале{0}}серијске прилагођене производње у року од 7 дана.
Паковање и достава
Детаљи паковања:
1). одвојени картон са паковањем од пене унутра
2) кућиште од шперплоче за океанску испоруку
3) Палета од шперплоче за ваздушну испоруку
Полазна лука: Шангај, Кина
Време испоруке:
|
Количина (јединице) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Проц. Време (дани) |
Роба на лагеру |
7 |
20 |
Да се преговара |
Предност
Сви процеси се -једнократно-формирају од стране ЦНЦ-а како би се осигурала тачност процеса и радни век.

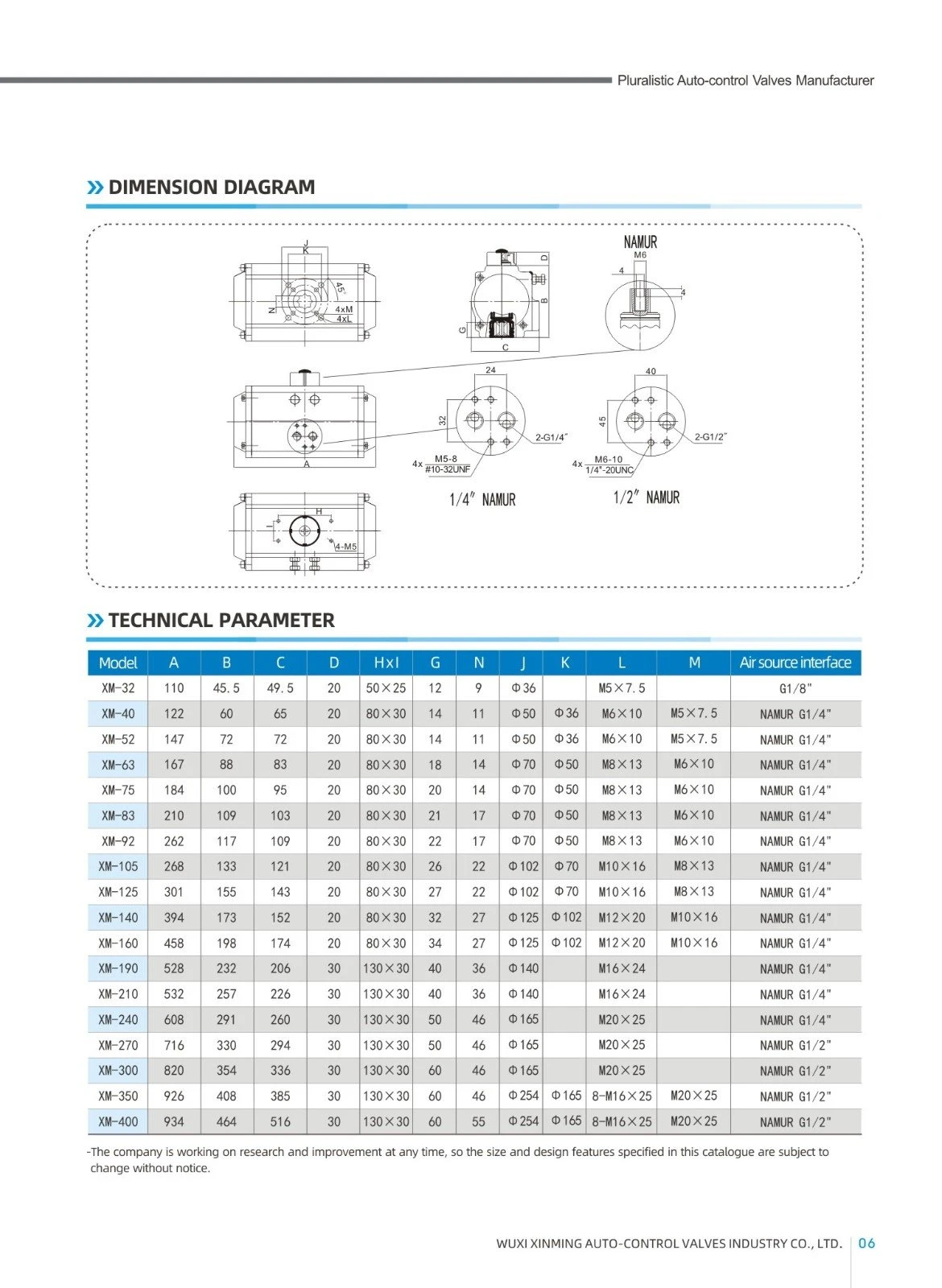

Димензије пнеуматског актуатора угаоног кретања
КСМ ТАБЕЛА ИЗЛАЗНОГ МОМЕНТА АКТУАТОРА ДВОСТРУКОГ ДЕЛОВАЊА
|
Модел |
Улазни притисак ваздуха (јединица: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Излазни обртни момент ваздушног притиска (Нм) |
||||||
|
КСМ-ДА32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
КСМ-ДА40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
КСМ-ДА52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
КСМ-ДА63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
КСМ-ДА75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
КСМ-ДА83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
КСМ-ДА92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
КСМ-ДА105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
КСМ-ДА125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
КСМ-ДА140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
КСМ-ДА160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
КСМ-ДА190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
КСМ-ДА210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
КСМ-ДА240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
КСМ-ДА270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
КСМ{0}ДА300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
КСМ-ДА350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
КСМ{0}ДА400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
