Карактеристике дизајна
Карактеристике дизајна

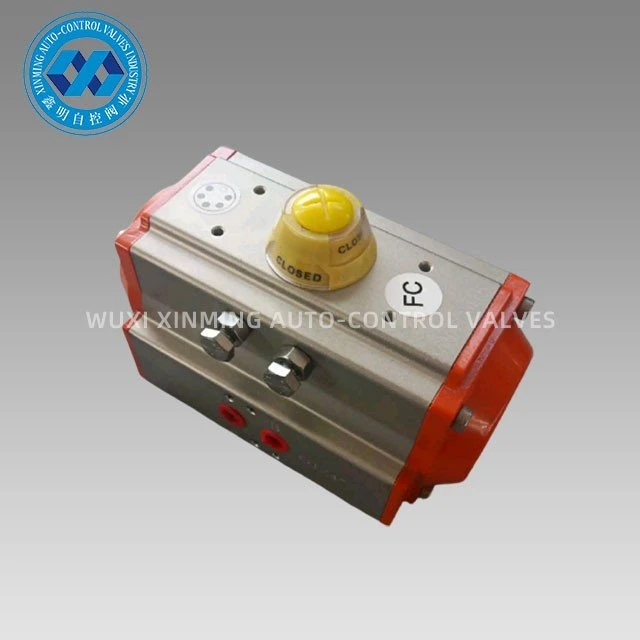

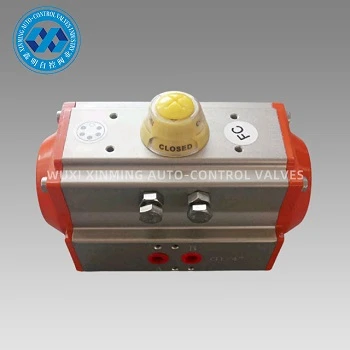

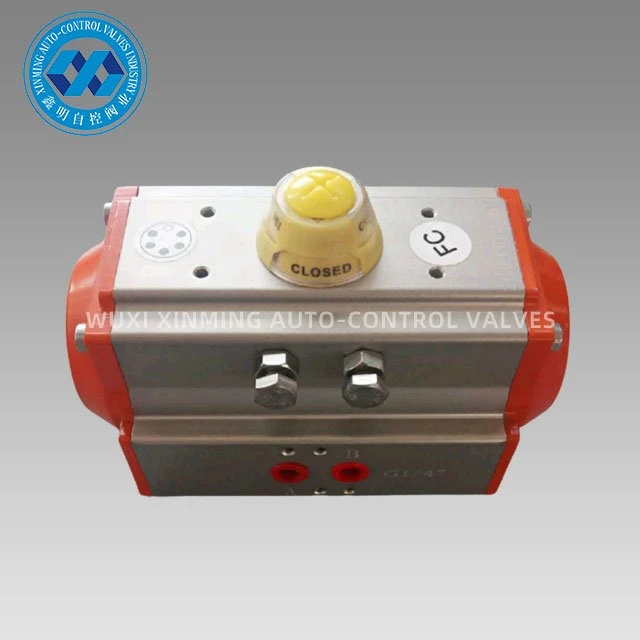

АТ пнеуматски ротациони актуатори са двоструким дејством су проучавани, развијени и пројектовани на основу свеобухватне примене нових технологија, нових материјала, нових процеса и иновативних концепата у земљи и иностранству, са следећим карактеристикама:
1. Потпуно у складу са међународним прописима: ИС05211, ДИН3337 и ВДИ/ВДЕ-3845, НАМУР стандардима.
2. За екструдирани алуминијумски цилиндар високе чврстоће, унутрашња површина је фино брушена и тврдо анодизирана, са дугим вијеком трајања, ниским коефицијентом трења и брзим дјеловањем.
3. Прелеп компактан модеран облик и вишеструке спецификације чине избор економичнијим.
4.Све активне површине усвајају висококвалитетне лежајеве са ниским трењем, дугим веком и без буке.
5. Два независна механизма за подешавање хода су инсталирана да лако подесе додатних ±5 степени у потпуно отвореном или потпуно затвореном положају
6.Погони са истом спољашњом структуром доступни су у верзијама двосмерног и једносмерног дејства (повратна опруга). Верзије са једносмерним дејством имају нормално-затворени и нормално-отворени тип
Суппли Абилити
Способност снабдевања: 10000 јединица месечно Пнеуматски ротациони актуатор
Паковање и достава
Детаљи паковања: 1). одвојени картон са паковањем од пене унутра
2) кућиште од шперплоче за океанску испоруку
3) Палета од шперплоче за ваздушну испоруку
Полазна лука: Шангај, Кина
Време реализације:
|
Количина (јединице) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Проц. Време (дани) |
Роба на лагеру |
7 |
20 |
Да се преговара |
Представљање производа
КСМ серија АТ Пнеуматски актуатори се користе за аутоматску контролу лептир вентила, кугличних вентила и машина са ротационим кретањем. Прецизни клипови од алуминијумске легуре ливеног под притиском са двоструким носачем са тврдом оксидационом обрадом побољшавају тачност ротационог угла и радни век. Тело актуатора са тврдом оксидацијом може ефикасно избећи огреботине.
Предност
1) Сви важни резервни делови би били третирани тврдом анодизацијом како би се у великој мери повећала снага како би се осигурале добре перформансе и радни век.
2) Сви процеси се једнократно формирају од стране ЦНЦ-а како би се осигурала тачност процеса и радни век.
Апликација
Пнеуматски ротациони актуатори могу бити погодни за разне запаљиве, корозивне, прашњаве, јако магнетно поље, зрачење, вибрације корозивно окружење у затвореном или на отвореном, који се широко користе у области електричне енергије, петрохемије, металургије, нафте, гаса, града, грађевинарства, дренажа, хемијска индустрија, прерада нафте, рударство, електрана, металургија, архитектура, медицина, храна, гас, научна истраживања итд.
Тецхницал Параметер
КСМ ТАБЕЛА ИЗЛАЗНОГ МОМЕНТА АКТУАТОРА ДВОСТРУКОГ ДЕЛОВАЊА
| Модел |
Улазни притисак ваздуха (јединица: бар) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Излазни обртни момент ваздушног притиска (Нм) | ||||||
|
КСМ-ДА32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
КСМ-ДА40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
КСМ-ДА52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
КСМ-ДА63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
КСМ-ДА75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
КСМ-ДА83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
КСМ-ДА92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
КСМ-ДА105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
КСМ-ДА125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
КСМ-ДА140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
КСМ-ДА160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
КСМ-ДА190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
КСМ-ДА210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
КСМ-ДА240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
КСМ-ДА270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
КСМ-ДА300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
КСМ-ДА350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
КСМ-ДА400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Представљање компаније
Од 2007. основао је ВУКСИ КСИНМИНГ АУТО-ЦОНТРОЛ ВАЛВЕС ИНДУСТРИ ЦО., ЛТД.
Углавном производимо пнеуматски актуатор, пнеуматски куглични вентил, пнеуматски лептир вентил, пнеуматски / електрични контролни вентил, итд.

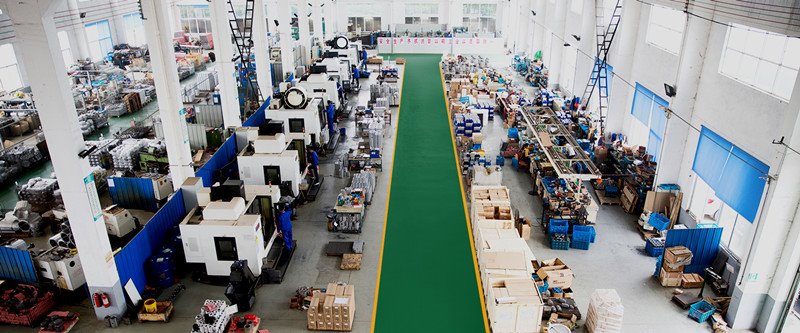

Наша компанија има напредну опрему за обраду и софистицирану опрему за тестирање. Наша опрема за обраду укључује стругове, глодалице, бушилице, ренде, бушилице, ЦНЦ стругове, ЦНЦ обрадне центре и другу опрему. Постоји укупно 30 комплета, од којих је 5 комплета увезених вертикалних машинских центара и неколико сетова напредних ЦНЦ стругова.
Наш сервис
1) Хотлине 7к24 сата
2) Строга контрола квалитета
3) Добар квалитет по повољној цени
4) Одличан пост-сервис
5) Он-лине техничка подршка
6) аст време испоруке
