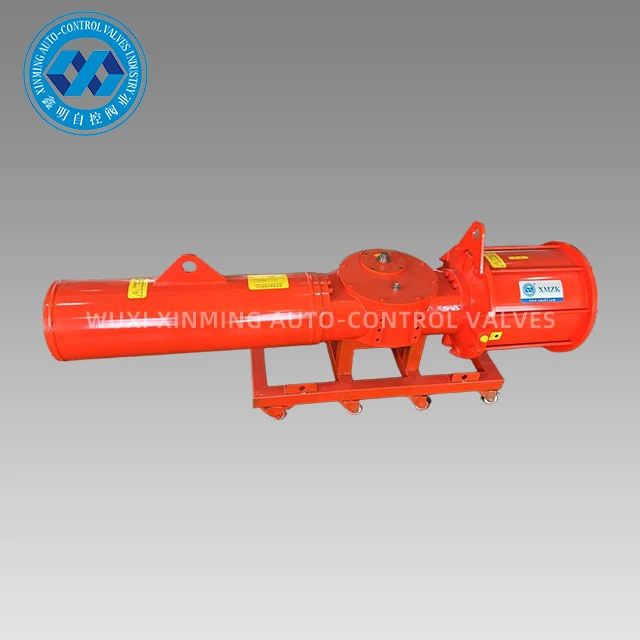

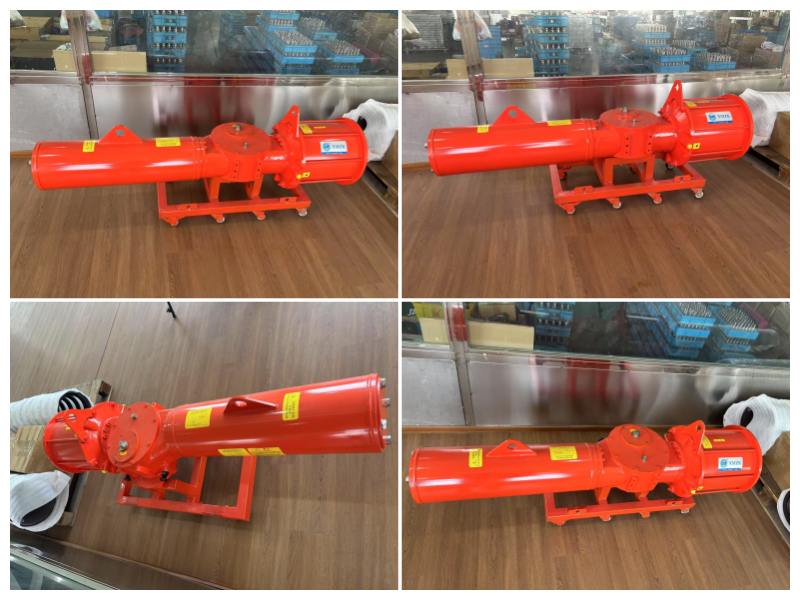

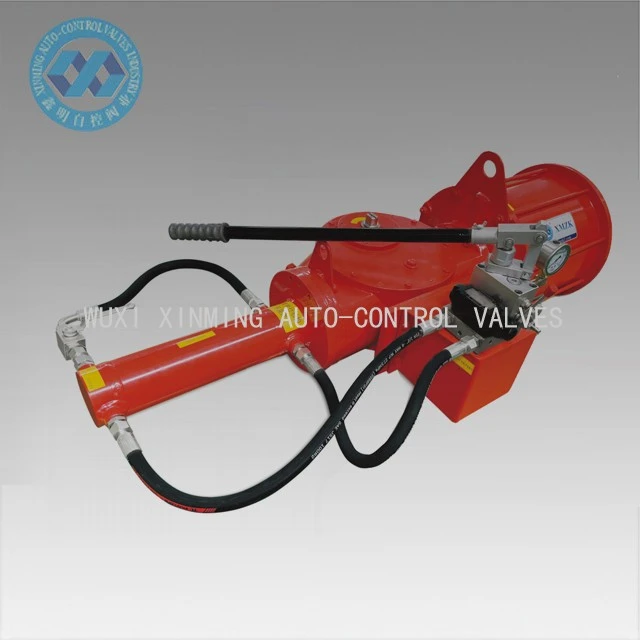

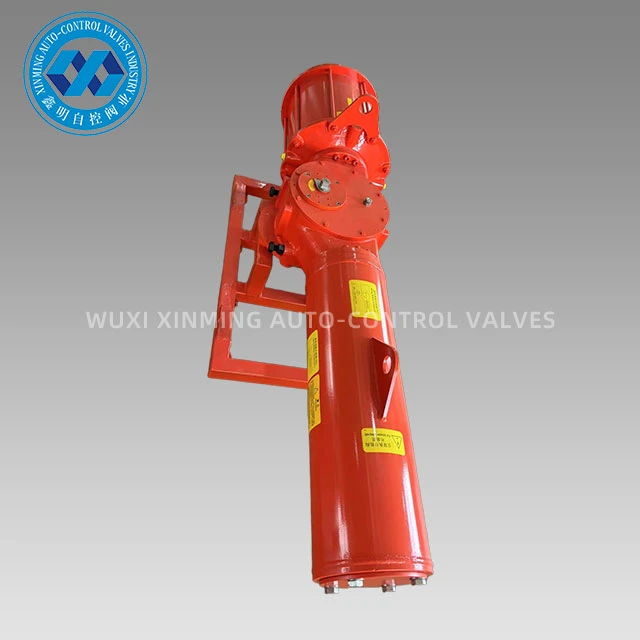

Пнеуматски актуатор са повратном опругом

Пнеуматски актуатор са опругом и повратом је високо{0}}поуздани погонски уређај дизајниран за индустријску контролу вентила. Користи јединствени механизам преноса Сцотцх Иоке за претварање снаге компримованог ваздуха у ротационо кретање од 90 степени и остварује функцију аутоматског ресетовања преко уграђене-јаке опруге, обезбеђујући да се вентил брзо враћа у безбедну позицију (потпуно отворен или потпуно затворен) у случају нестанка ваздуха или хитног случаја. Модуларни дизајн пнеуматског актуатора са опружним повратом подржава стандард ИСО 5211/НАМУР интерфејс, може се прилагодити различитим типовима кугличних вентила и лептир вентила, и може бити опремљен граничним прекидачима, електромагнетним вентилима и другим додацима за аутоматску контролу. У поређењу са традиционалним актуаторима зупчаника и зупчаника, структура скочног јарма има већу механичку ефикасност и дужи радни век, и идеалан је избор за контролу вентила у опасним условима. Конструкција скочног јарма је одлична опција за контролу вентила у опасним ситуацијама јер има дужи радни век и већу механичку ефикасност од конвенционалних актуатора зупчаника и зупчаника.

Карактеристике производа:

1. Постоје два типа пнеуматских покретача КСМ сцотцх иоке: симетрични и нагнути, који одговарају двема различитим карактеристикама излазног момента. Погон са нагнутим скочним јармом има висок почетни обртни момент и низак радни момент, погодан за контролу лептир вентила. Симетрични актуатор сцотцх јарма има уравнотеженију криву обртног момента и углавном је погодан за контролу кугличних вентила и утичних вентила.
2. О-прстенови обложени двоструким материјалима (гума и ПФА) могу се применити на различите температуре и радне услове.
Двоструки О-прстен и дизајн лежаја обезбеђују стабилност и поузданост модуларног цилиндра.
3. Излазни обртни момент типа КСМ са повратном опругом може да достигне више од 140.000 Нм, а излазни обртни момент типа са двоструким- дејством може да достигне више од 250.000 Нм.
Радни притисак: 0,3-0,6МПа.
4. И средишњи модул тела и модул цилиндра су направљени од нодуларног гвожђа или угљеничног челика како би се обезбедила довољна чврстоћа. Укупна структура је компактна, а дизајн је леп и усклађен. Шипка и клип обезбеђују најбољи излазни обртни момент.
5. Композитни материјали са малим трењем и дугим веком избегавају директан контакт-на-метал, чинећи одржавање и замену брзим и лаким.
6. Излазна осовина је у складу са најновијим ИСО5211 и НАМУР стандардима. Његова величина се може прилагодити, а нерђајући челик је опционо.
7. НАМУР стандардни индикатор положаја олакшава уградњу додатне опреме као што су кутије граничних прекидача и позиционери.
8. Два независна вијка са подесивим углом могу подесити ход вентила од -6 степени до 96 степени, што помаже да се продужи радни век седишта вентила.

Принцип је да:

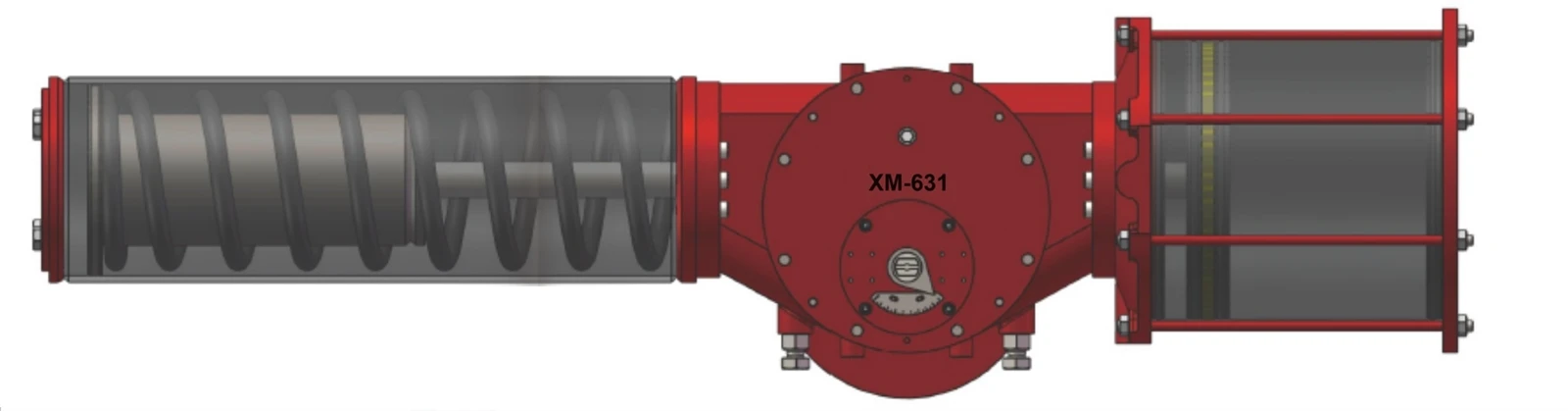

компримовани ваздух улази у комору да гурне клип да изврши линеарно кретање, а трансмисионим структурама клина јарма и жлеба јарма, линеарно кретање клипа ће се претворити у ротационо кретање јарма и покретати излазну осовину да се окреће, чиме се постиже контрола вентила.
