Увођење производа
У индустријским системима за аутоматизацију вентила, актуатор је компонента која одређује да ли вентил може поуздано да ради током дугих циклуса. У многим стварним инсталацијама које смо видели, проблеми са вентилом нису узроковани самим вентилом, већ неправилним одабиром актуатора-недовољним обртним моментом, нестабилним пребацивањем или лошим одзивом при континуираном раду.

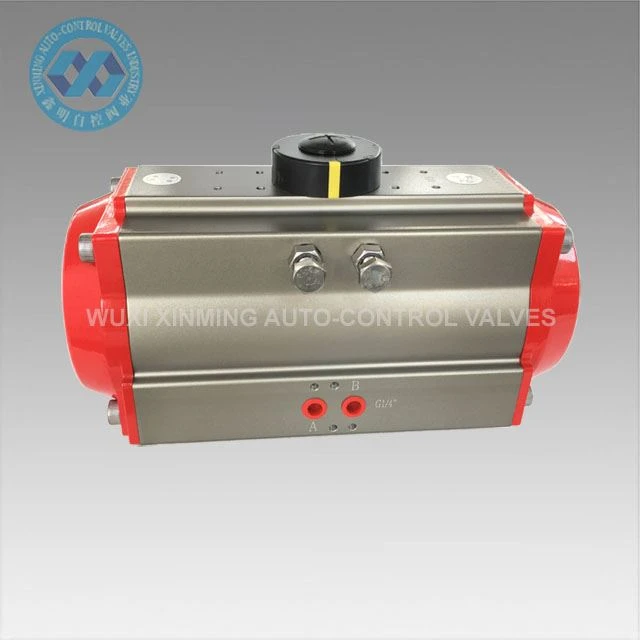

КСМ пнеуматски актуатор вентила је дизајниран за аутоматизацију вентила за четвртину{0}}окрета, укључујући кугласте вентиле и лептир вентиле. Конвертује компримовани ваздух у ротационо кретање кроз механизам зупчаника, омогућавајући брз и стабилан рад вентила у индустријским процесним системима.
Широко се користи у третману воде, хемијској преради, ХВАЦ системима и општој индустријској аутоматизацији где је потребна поуздана контрола он/офф вентила.
Карактеристике
- Структура летве и зупчаника за стабилно ротационо кретање
- Брз пнеуматски одговор за аутоматизовану контролу вентила
- Доступан у типовима двоструког дејства и повратним опругама
- ИСО 5211 монтажа за једноставну инсталацију вентила
- Компактно кућиште од легуре алуминијума за индустријску употребу
- Погодно за континуиране бициклистичке операције
- Компатибилан са електромагнетним вентилима и кутијама граничних прекидача
Техничке спецификације
Тип производа: пнеуматски актуатор вентила
Дизајн: Рацк анд Пинион
Тип операције: Пролећни повратак
Угао ротације: стандардно 90 степени
Радни медијум: Чист, сув компримовани ваздух
Материјал кућишта: легура алуминијума
Стандард за монтажу: ИСО 5211
Радни притисак: 2,5 – 8 бара
Температурни опсег: Доступне су стандардне / високе температуре
Контролни систем: компатибилан са пнеуматском аутоматизацијом
Уградња пнеуматских актуатора
Разумна инсталација је осигурати да осовина пнеуматског актуатора и вретена вентила имају коаксијалност. Пре монтаже актуатора и вентила, вентил треба измерити и не би требало прекорачити потребни обртни момент. Након монтаже, пнеуматски актуатор и вентил се тестирају, а називни притисак се примењује на вентил. Притисак извора ваздуха актуатора је 0,4мпа или према захтевима корисника. Отварање и затварање вентила треба да буде флексибилно, и да нема заглављивања, пузања и других појава, и урадите више покушаја.
Пнеуматски актуатори опремљени соленоидним вентилима треба да буду опремљени ручним уређајима током отклањања грешака. Укључите црвено дугме на соленоидном вентилу и прођите кроз електрично пуштање у рад. Када користите механизам за ручни рад, извор гаса или течности треба прекинути, а затим отклонити грешке у пнеуматском механизму. Пнеуматски актуатори треба да одржавају извор ваздуха сувим и чистим, а актуаторе треба редовно одржавати и одржавати, а ваздушни филтер треба редовно испуштати и дренирати како би се избегло улазак у електромагнетни вентил или пнеуматски актуатор и утицај на нормалан рад.
Апликације
- Системи аутоматизације кугличних вентила
- Системи управљања лептир вентилима
- Постројења за пречишћавање воде
- ХВАЦ цевоводни системи
- Линије хемијског процеса
- Индустријски комунални цевоводи
- Аутоматизовани производни системи
ОЕМ и прилагођавање
- КСМ пружа флексибилна ОЕМ решења за различите захтеве пројекта:
- Двоструко дејство или конфигурација са повратном опругом
- Подешавање обртног момента за различите величине вентила
- Специјални интерфејси за монтажу ако је потребно
- Интеграција електромагнетног вентила и повратне информације о положају
- Подршка за ОЕМ брендирање и паковање
Popularne oznake: пнеуматски актуатор вентила, ротациони пнеуматски актуатор, актуатор зупчаника, ваздушни актуатор, актуатор аутоматизације вентила, индустријски актуатор вентила, актуатор за четвртину окрета
